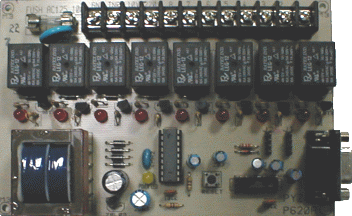

思凡多媒體--P620 控制板

☆ 硬體說明：

01. 可搭配 XGPool300、XGLoge300、XGBook300。
02. 可控制電器設備，如撞球檯電燈、電視螢幕、包廂內電器設備 ...。
03. 每個控制板控制八個單位的電器設備。
04. 可連續串聯，如 16 桌須串聯兩個 P620 控制板。
05. 由控制電腦 Com Port 輸出，配線箱離櫃檯電腦大約五公尺內，不能跳線，
如電腦離配線箱距離很遠，需加裝加強訊號裝置。
06. 可使用 110V/220V(120V/240V)，請勿在通電時拔插 P620 控制板。
07. 基本上 P620 控制板僅供控制訊號，請每個接點加裝電磁開關(如士林電機 S-P11)供電。
08. 本作者僅提供軟體及 P620 控制板、Com Port 連接線、音源線，不提供電磁開關及配線。
09. P620 控制板長 15.8 公分，寬 10 公分。
10. 店家自行找尋貴店附近之合格水電師父，讓該水電師父看過本網頁，並理解本架構後再施工。
高解析配線範例照片下載(14張，47MB)。

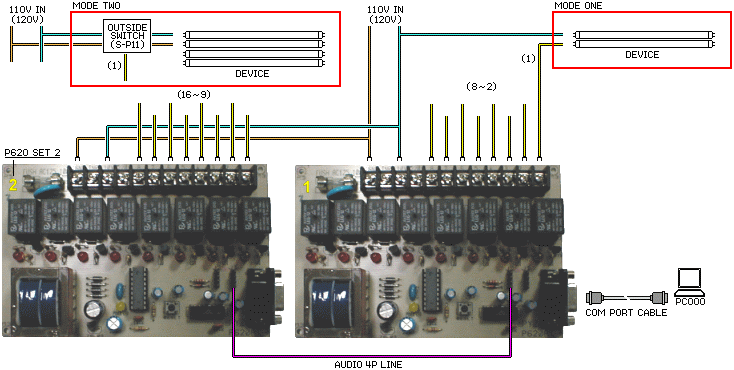

☆ 硬體配線：控制板供電配線圖

請注意！請另外在每個接點加裝電磁開關(S-P11)，
就是被控設備電源不經由 P620，而由電磁開關配線供應。

☆ 範例說明：

1. 220V，十一桌撞球檯使用十一個電磁開關(士林電機 S-P11)。
2. 連接 1 ~ 12 號桌檯電燈，其中因店家忌諱因素，4 號檯接點沒連接。
3. 使用四芯音源線串聯兩塊 P620 控制板(1 ~ 8 埠、9 ~ 12 埠)。
4. Com Port 線(九線公母)連接櫃檯電腦 Com1 埠。

☆ 範例說明：

1. 110V，十九桌撞球檯使用十九個電磁開關(OMRON LY2NJ 100/110VA)。
2. 連接 1 ~ 19 號桌檯電燈。
3. 使用四芯音源線串聯三塊 P620 控制板(1 ~ 8 埠、9 ~ 16 埠、17 ~ 19 埠)。
4. Com Port 線(九線公母)連接櫃檯電腦 Com1 埠。

☆ 範例說明：

1. 110V，十九桌撞球檯使用十九個電磁開關。
2. 連接 1 ~ 19 號桌檯電燈。
3. 使用四芯音源線串聯三塊 P620 控制板(1 ~ 8 埠、9 ~ 16 埠、17 ~ 19 埠)。
4. Com Port 線(九線公母)連接櫃檯電腦 Com1 埠。
5. 本例店家有另外增加手動開關。
